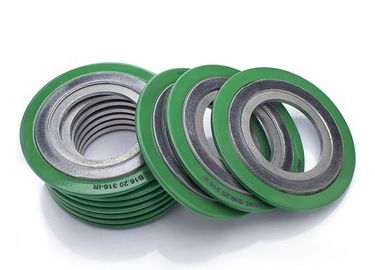

Zestawy na rany spiralne ze stali nierdzewnej z wypełniaczem niemetalicznym ((grafit,PTFE,ceramika,grafit mica)

Gasketa spiralna typu podstawowego

•Przeprasowe formowanie metalowego taśma falistego i taśma niemetalowa nawzajem się nakładają, spiralna
Wyróżniono również warunki, w jakich należy dodać wzmocniony pierścień.Gasketa spiralna typu podstawowego

Ststruktury

Main produkt

O masie przekraczającej 50 g/m2Wyroby te są wytwarzane z przemiennego połączenia drutu metalowego i miękkich materiałów wypełniających.Korona w kształcie litery V w środku metalowej taśmy pełni funkcję sprężynyMateriał wypełniacza i drutu można zmieniać, aby dostosować się do różnych wymagań zgodności chemicznej.Jeżeli dostępne obciążenie do sprężania uszczelnienia jest ograniczone, konstrukcja uszczelnienia i wymiary mogą być zmieniane w celu zapewnienia skutecznego uszczelnienia.

Szpilkowy uszczelniacz może zawierać pierścień środkowy, pierścień wewnętrzny lub oba pierścienie.podczas gdy pierścień wewnętrzny zapewnia dodatkową siłę promiennąPierścień wewnętrzny zmniejsza również erozję flans i chroni element uszczelniający.

Wzmocnienie i wytrzymałość sprawiają, że spiralne uszczelki są idealnym wyborem w różnych warunkach i zastosowaniach.Spirałowe uszczelniacze są również skuteczne w produkcji energii, lotnictwa i przestrzeni kosmicznej oraz różnych zastosowań zaworu i specjalistycznych.

Specyfikacja uszczelnienia ASME B16.20 została zaktualizowana i zmieniona na nową zalecany standard.Nowe kryteria obejmują domyślne zastosowanie pierścieni wewnętrznych we wszystkich spiralnych uszczelniających napełnionych grafitem, chyba że nabywca określi inaczejJednakże, spiralny uszczelnienie wypełnione grafitem bez pierścienia wewnętrznego nadal będzie stemplowane i zgodne z normą ASME B16.20.

Styl RW

Szczeliny o szerokości nieprzekraczającej 1 mm, o szerokości nieprzekraczającej 1 mm

Pierścień centralny dokładnie lokalizuje uszczelkę na powierzchni kołnierza, zapewnia dodatkową wytrzymałość promienną i działa jako ograniczacz kompresji

Winkle spiralne (element uszczelniający) składają się z metalu preformatowanego i materiału wypełniającego miękkiego

UWAGA: Zaleca się zastosowanie pierścienia wewnętrznego w zastosowaniach powyżej klasy 600 ze względu na duże dostępne obciążenie śrubą.

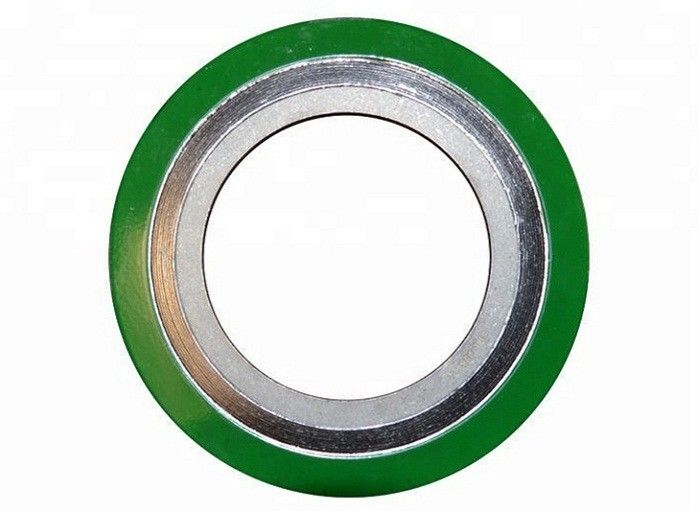

Styl RWI

Odpowiednie do płaskich i podniesionych płaszczyzn do klasy 2500

Zalecane do zastosowań podwyższonego ciśnienia, do stosowania z wypełniaczami z PTFE i w przypadku określonych w normie ASME B16.20

Pierścień wewnętrzny działa jako ograniczacz kompresji i chroni elementy uszczelniające przed atakami mediów procesowych

Styl R

Wyposażenie do płaszczyzn płaskiej lub płaskiej

Tylko owijanie spiralne, zawierające metalowe preformy i materiały wypełniające miękkie

Wewnętrzne i zewnętrzne średnice uzwojenia są wzmocnione kilkoma warstwami metalu bez wypełniacza, aby zapewnić większą stabilność

UWAGA: Dostępny również z pierścieniami wewnętrznymi Style RI.

Gaskety MC i MCR

Do zespołów pokrywających kanały wodne

Struktura

Pakiet
