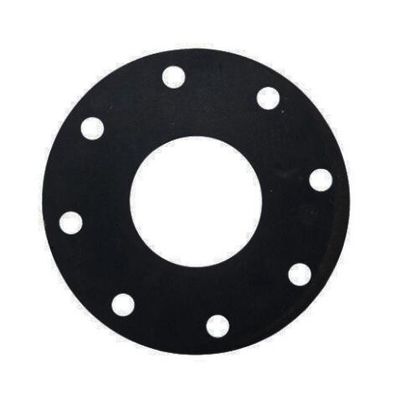

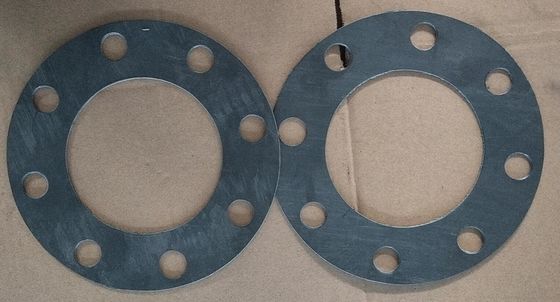

ASME B16.21 USZCZELKA PŁASKA DO KOŁNIERZA FF CNAF Z DRUTEM STALOWYM WZMOCNIONYM

Wytrzymałość uszczelki spiralnej

> Spiral Wound Gasket to idealna uszczelka w kategorii półmetalicznej.Wąski pasek metalowej obręczy w kształcie litery V jest spiralnie nawijany pod naprężeniem z poduszką wypełniającą między warstwami metalu i zgrzewany punktowo na obu końcach.

> Ta unikalna konstrukcja przypominającego sprężynę metalu i miękkiego wypełniacza zapewnia uszczelce doskonałe właściwości.

> Odporność na wysoką temperaturę i wysokie ciśnienie.

> Duża sprężystość, która pozwala uszczelce automatycznie dostosowywać się do zmian warunków pracy, takich jak ciśnienie i szoki termiczne, wibracje itp.

> Doskonała szczelność jest utrzymywana przy stosunkowo małej powierzchni uszczelki.

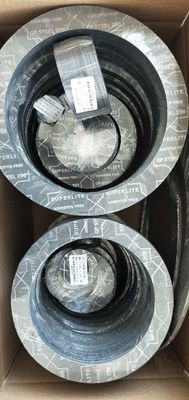

Uszczelka spiralna w naszej fabryce

> Dobra tolerancja na nierówności wykończenia powierzchni kołnierza.

> Mogą być ekonomicznie zaprojektowane do dowolnych wymiarów w kształcie okrągłym lub umiarkowanie nieokrągłym.

> Dostępne z różnymi metalami obręczy i materiałami wypełniającymi, aby spełnić określone warunki pracy.

Styl RW

Uszczelka ogólnego przeznaczenia odpowiednia do płaskich i podniesionych kołnierzy czołowych do klasy 2500

Pierścień centrujący dokładnie ustawia uszczelkę na powierzchni kołnierza, zapewnia dodatkową wytrzymałość promieniową i działa jako ogranicznik kompresji

Spiralne uzwojenie (element uszczelniający) składa się z wstępnie uformowanego metalu i miękkiego materiału wypełniającego

UWAGA: Pierścień wewnętrzny jest zalecany do zastosowań powyżej klasy 600 ze względu na duże dostępne obciążenie śrub.Zobacz Styl RWI.

Styl RWI

Odpowiednie do kołnierzy z płaską i podwyższoną powierzchnią czołową do klasy 2500

Zalecane do zastosowań przy wyższym ciśnieniu, do stosowania z wypełniaczami PTFE i gdy są określone przez ASME B16.20

Pierścień wewnętrzny działa jak ogranicznik kompresji i chroni elementy uszczelniające przed atakiem mediów procesowych

Lokówki

Nadaje się do kołnierzy czołowych na pióro i wpust, męsko-żeńskich lub rowek-płaski

Tylko uzwojenie spiralne, zawierające wstępnie uformowany metal i miękki materiał wypełniający

Wewnętrzne i zewnętrzne średnice uzwojenia są wzmocnione kilkoma warstwami metalu bez wypełniacza, aby zapewnić większą stabilność

UWAGA: Dostępne również z pierścieniami wewnętrznymi typu RI.

Uszczelki MC i MCR

Dla zespołów pokryw włazów
