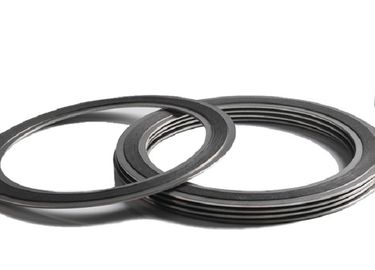

Natrual Spiralne uszczelki kolorowe ze stali nierdzewnej z wypełniaczem lub bez

Uszczelki spiralnie zwijane- wykonane z naprzemiennego połączenia formowanego drutu metalowego i miękkich materiałów wypełniających - tworzą bardzo skuteczne uszczelnienie po ściśnięciu między dwoma kołnierzami Korona w kształcie litery V umieszczona pośrodku metalowego paska działa jak sprężyna, nadając uszczelkom większą sprężystość w zmiennych warunkach.Materiał wypełniacza i drutu można zmienić, aby dostosować go do różnych wymagań dotyczących zgodności chemicznej.Jeżeli obciążenie ściskające uszczelkę jest ograniczone, konstrukcję i wymiary uszczelki można zmienić, aby zapewnić skuteczne uszczelnienie.

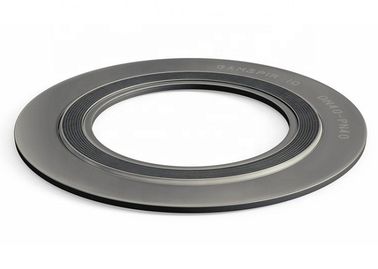

Spiralnie zwijana uszczelka może zawierać pierścień centrujący, pierścień wewnętrzny lub oba.Zewnętrzny pierścień centrujący dokładnie ustawia uszczelkę w kołnierzu i działa jako ogranicznik kompresji, podczas gdy pierścień wewnętrzny zapewnia dodatkową wytrzymałość promieniową.Pierścień wewnętrzny ogranicza również erozję kołnierza i chroni element uszczelniający.

Odporność i wytrzymałość sprawiają, że spiralnie zwijane uszczelki są idealnym wyborem w różnych warunkach i zastosowaniach.Szeroko stosowane w rafineriach i zakładach przetwórstwa chemicznego, uszczelki spiralnie zwijane są również skuteczne w wytwarzaniu energii, lotnictwie i różnych zastosowaniach zaworowych i specjalistycznych.

Specyfikacja uszczelki ASME B16.20 została zaktualizowana i zmieniona na nowy zalecany standard.Nowe kryteria obejmują domyślne stosowanie pierścieni wewnętrznych we wszystkich uszczelkach spiralnych z wypełnieniem grafitowym, chyba że nabywca określi inaczej.Jednak spiralnie zwijana uszczelka wypełniona grafitem bez pierścienia wewnętrznego będzie nadal stemplowana zgodnie z normą ASME B16.20.

Styl RW

Uszczelka ogólnego przeznaczenia odpowiednia do płaskich i podniesionych kołnierzy czołowych do klasy 2500

Pierścień centrujący dokładnie ustawia uszczelkę na powierzchni kołnierza, zapewnia dodatkową wytrzymałość promieniową i działa jako ogranicznik kompresji

Uzwojenie spiralne (element uszczelniający) składa się z wstępnie uformowanego metalu i miękkiego materiału wypełniającego

UWAGA: Pierścień wewnętrzny jest zalecany do zastosowań powyżej klasy 600 ze względu na duże dostępne obciążenie śrub.Zobacz Styl RWI.

Styl RWI

Odpowiednie do kołnierzy z płaską i podwyższoną powierzchnią czołową do klasy 2500

Zalecany do zastosowań przy wyższym ciśnieniu, do stosowania z wypełniaczami PTFE i gdy jest określony przez ASME B16.20

Pierścień wewnętrzny działa jak ogranicznik kompresji i chroni elementy uszczelniające przed atakiem mediów procesowych

Lokówki

Nadaje się do kołnierzy czołowych na pióro i wpust, męsko-żeńskich lub rowek-płaski

Tylko uzwojenie spiralne, zawierające wstępnie uformowany metal i miękki materiał wypełniający

Wewnętrzne i zewnętrzne średnice uzwojenia są wzmocnione kilkoma warstwami metalu bez wypełniacza, aby zapewnić większą stabilność

UWAGA: Dostępne również z pierścieniami wewnętrznymi typu RI.

Uszczelki MC i MCR

Dla zespołów pokryw włazów
