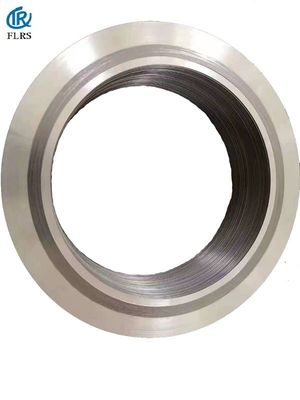

Spiralna uszczelka typu CGI z elastycznym wypełniaczem grafitowym, pierścieniem zewnętrznym i pierścieniem wewnętrznym zgodnie ze standardem ASME / DIN / JS / GB

Uszczelka spiralna typu podstawowego

• Wstępnie formowanie metalowej taśmy falistej i taśmy niemetalowej na przemian zachodzą na siebie, spirala
rany wykonane.Również zgodnie z warunkami wymaganymi do dodania wzmocnionego pierścienia.Ba

uszczelka spiralna typu sic

Śwstruktura

Main produkt

Uszczelki spiralnie zwijane- wykonane z naprzemiennego połączenia formowanego drutu metalowego i miękkich materiałów wypełniających - tworzą bardzo skuteczne uszczelnienie po ściśnięciu między dwoma kołnierzami Korona w kształcie litery V umieszczona pośrodku metalowego paska działa jak sprężyna, nadając uszczelkom większą sprężystość w zmiennych warunkach.Materiał wypełniacza i drutu można zmienić, aby dostosować go do różnych wymagań dotyczących kompatybilności chemicznej.Jeżeli obciążenie ściskające uszczelkę jest ograniczone, można zmienić konstrukcję i wymiary uszczelki, aby zapewnić skuteczne uszczelnienie.Może wytrzymać wysoką temperaturę, wysokie ciśnienie i dostosować się do ultra niskich temperatur lub warunków próżni.Zmieniając kombinację materiałów uszczelki, może rozwiązać problem korozji chemicznej różnych mediów na uszczelce.Jego gęstość strukturalną można wykonać zgodnie z różnymi wymaganiami dotyczącymi siły blokowania.Aby wzmocnić główny korpus i dokładne pozycjonowanie, spiralnie zwijana uszczelka jest wyposażona w metalowy wewnętrzny pierścień wzmacniający i zewnętrzny pierścień pozycjonujący.Wewnętrzne i zewnętrzne pierścienie stalowe służą do kontrolowania maksymalnego stopnia ściskania, a dokładność powierzchni uszczelniającej kołnierza, z którą styka się uszczelka, nie jest wysoka.

Spiralnie zwijana uszczelka może zawierać pierścień centrujący, pierścień wewnętrzny lub oba.Zewnętrzny pierścień centrujący dokładnie ustawia uszczelkę w kołnierzu i działa jako ogranicznik kompresji, podczas gdy pierścień wewnętrzny zapewnia dodatkową wytrzymałość promieniową.Pierścień wewnętrzny ogranicza również erozję kołnierza i chroni element uszczelniający.

Odporność i wytrzymałość sprawiają, że spiralnie zwijane uszczelki są idealnym wyborem w różnych warunkach i zastosowaniach.Szeroko stosowane w rafineriach i zakładach przetwórstwa chemicznego, uszczelki spiralnie zwijane są również skuteczne w wytwarzaniu energii, lotnictwie i różnych zastosowaniach zaworowych i specjalistycznych.

Specyfikacja uszczelki ASME B16.20 została zaktualizowana i zmieniona na nowy zalecany standard.Nowe kryteria obejmują domyślnie pierścienie wewnętrzne we wszystkich uszczelkach spiralnie zwijanych grafitem, chyba że nabywca określi inaczej.Jednak spiralnie zwijana uszczelka z wypełnieniem grafitowym bez pierścienia wewnętrznego będzie nadal stemplowana zgodnie z normą ASME B16.20.

Styl CG

Uszczelka ogólnego przeznaczenia odpowiednia do kołnierzy z płaską i podwyższoną powierzchnią czołową do klasy 2500

Pierścień centrujący dokładnie umieszcza uszczelkę na powierzchni kołnierza, zapewnia dodatkową wytrzymałość promieniową i działa jako ogranicznik kompresji

Spiralne uzwojenie (element uszczelniający) składa się z wstępnie uformowanego metalu i miękkiego materiału wypełniającego

UWAGA: Pierścień wewnętrzny jest zalecany do zastosowań powyżej klasy 600, ze względu na duże dostępne obciążenie śrub.Zobacz Styl RWI.

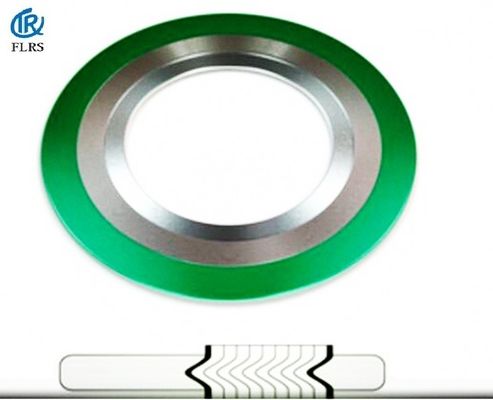

Styl CGI

Odpowiednie do kołnierzy z płaską i podwyższoną powierzchnią czołową do klasy 2500

Zalecane do zastosowań przy wyższym ciśnieniu, do stosowania z wypełniaczami PTFE i gdy są określone przez ASME B16.20

Pierścień wewnętrzny działa jak ogranicznik kompresji i chroni elementy uszczelniające przed atakiem mediów procesowych

Lokówki

Nadaje się do kołnierzy czołowych na pióro i wpust, męsko-żeńskich lub rowek-płaski

Tylko uzwojenie spiralne, zawierające wstępnie uformowany metal i miękki materiał wypełniający

Wewnętrzna i zewnętrzna średnica uzwojenia jest wzmocniona kilkoma warstwami metalu bez wypełniacza, aby zapewnić większą stabilność

UWAGA: Dostępne również z pierścieniami wewnętrznymi typu RI.

Uszczelki MC i MCR

Do zestawów pokryw włazów

Oznakowanie i kodowanie kolorami

Pakiet
