| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | FLRS or OEM |
| Orzecznictwo: | MTC |
| Numer modelu: | FLRS-RR005 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Zasady płatności: | L / C, T / T, Western Union |
| Standard:: | DIN 472 | Rodzaj: | Wewnętrzny |
|---|---|---|---|
| Materiał: | Stal nierdzewna | Wymiar: | 8-300 |
| Kolor: | Srebro | Podanie: | Przemysł |
| High Light: | Wewnętrzny pierścień ustalający do otworów,wewnętrzna podkładka pierścieni zabezpieczających ze stali nierdzewnej,wewnętrzny zacisk ustalający DIN 472 |
||

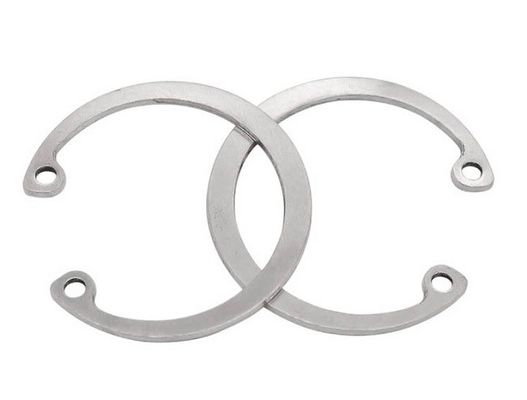

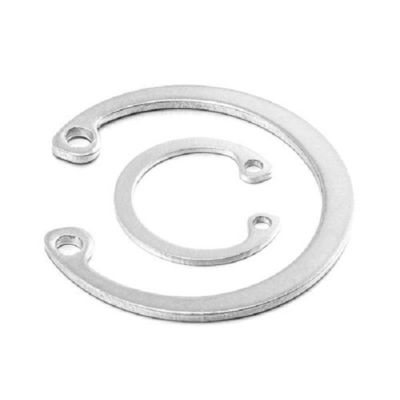

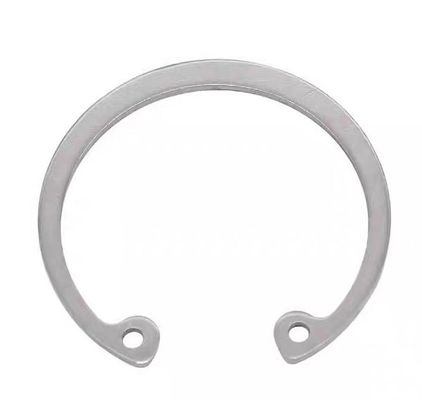

Podkładka wewnętrznych pierścieni zabezpieczających ze stali nierdzewnej / Pierścienie ustalające DIN472 do otworów (d≤300mm)
Pierścień ustalający do otworu jest zainstalowany w okrągłym otworze, aby unieruchomić osiowy ruch części.Średnica zewnętrzna tego rodzaju pierścienia ustalającego jest nieco większa niż średnica okrągłego otworu montażowego.Podczas instalacji należy użyć szczypiec do pierścieni osadczych, aby włożyć wypust szczypiec w otwór szczypiec pierścienia ustalającego i zacisnąć pierścień ustalający przed włożeniem go do wstępnie przygotowanego okrągłego rowka wewnętrznego.
| Norma rozmiar |
h | D | d1 min |
kg/1kszt |
Norma rozmiar |
h | D | di min |
kg/1kszt |
||||
| maks | min | maks | min | maks | min | maks | min | ||||||
| 8 | 0,8 | 0,75 | 9.06 | 8,6 | 1 | 0,14 | 75 | 2,5 | 2,43 | 80,3 | 79,04 | 3 | 18,8 |
| 9 | 0,8 | 0,75 | 10.16 | 9,7 | 1 | 0,15 | 78 | 2,5 | 2,43 | 83,8 | 81,96 | 3 | 20,4 |
| 10 | 1 | 0,94 | 11.16 | 10,7 | 1.2 | 0,18 | 80 | 2,5 | 2,43 | 86,8 | 84. 96 | 3 | 22 |
| 11 | 1 | 0,94 | 12.16 | 11,7 | 1.2 | 0,31 | 82 | 2,5 | 2,43 | 88,8 | 86,96 | 3 | 24 |
| 12 | 1 | 0,94 | 13.36 | 12,9 | 1,5 | 0,37 | 85 | 3 | 2,92 | 91,8 | 89. 96 | 3,5 | 25,3 |
| 13 | 1 | 0,94 | 14,46 | 14 | 1,5 | 0,42 | 88 | 3 | 2,92 | 94,8 | 92,96 | 3,5 | 28 |
| 14 | 1 | 0,94 | 15.46 | 15 | 1,7 | 0,52 | 90 | 3 | 2,92 | 96,8 | 94,96 | 3,5 | 31 |
| 15 | 1 | 0,94 | 16.56 | 16,1 | 1,7 | 0,56 | 92 | 3 | 2,92 | 98,8 | 96,96 | 3,5 | 32 |
| 16 | 1 | 0,94 | 17,66 | 17,2 | 1,7 | 0,6 | 95 | 3 | 2,92 | 111,8 | 99,96 | 3,5 | 35 |
| 17 | 1 | 0,94 | 18,72 | 18.17 | 1,7 | 0,65 | 98 | 3 | 2,92 | 114,8 | 112,96 | 3,5 | 37 |
| 18 | 1 | 0.94 | 19.92 | 19.37 | 2 | 0.T4 | 100 | 3 | 2,92 | 116,8 | 114,96 | 3,5 | 38 |
| 19 | 1 | 0,94 | 20.921 | 20,37 | 2 | 0,83 | 102 | 4 | 3,9 | .109.3 | 107,46 | 3,5 | 55 |
| 20 | 1 | 0,94 | 21,921 | 21,37 | 2 | 0,9 | 105. | 4 | 3,9 | l113,3 | 111,46 | 3,5 | 56 |
| 21 | 1 | 0,94 | 22,921 | 22.37 | 2 | 1 | 108 | 4 | 3,9 | 116,3 | 114,46 | 3,5 | 60 |
| 22 | 1 | 0,94 | 23,92 l | 23,37 | 2 | 1,1 | 110 | 4 | 3,9 | |118.3 | 116,46 | 3,5 | 64,5 |
| 24 | 1.2 | 1,14 | 26,321 | 25,69 | 2 | 1,42 | 112 | 4 | 3,9 | 120,3 | 118,46 | 3,5 | 72 |
| 25 | 1.2 | 1,14 | 27,32 | 26,69 | 2 | 1,5 | 115 | 4 | 3,9 | 123,5 | 121 | 3,5 | 74,5 |
| 26 | 1.2 | 1,14 | 28,32 | 27,69 | 2 | 1,6 | 120 | 4 | 3,9 | 128,5 | 126,37 | 3,5 | 77 |
| 28 | 1.2 | 1,14 | 30,6 | 29.85 | 2 | 1,8 | 125 | 4 | 3,9 | 133,5 | 131,37. | 4 | 79 |
| 30 | 1.2 | 1,14 | 32,6 | 31,85 | 2 | 2,06 | 130 | 4 | 3,9 | 138,5 | 136,37 | 4 | 82 |
| 31 | 1.2 | 1,14 | 33,9 | 33,15 | 2,5 | 2,1 | 135 | 4 | 3,9 | 143,5 | 141,37 | 4 | 84 |
| 32 | 1.2 | 1,14 | 34,9 | 34.15 | 2,5 | 2,21 | 140 | 4 | 3,9 | 148,5 | 146,37 | 4 | 87,5 |
| 34 | 1,5 | 1,44 | 37 | 35,25 | 2,5 | 3.2 | 145 | 4 | 3,9 | 153,5 | 151,37 | 4 | 93 |
| 35 | 1,5 | 1,44 | 38,3 | 37,55 | 2,5 | 3,54 | 150 | 4 | 3,9 | 159,5 | 157,37 | 4 | 105 |
| 36 | 1,5 | 1,44 | 39,3 | 38,55 | 2,5 | 3,7 | 155 | 4 | 3,9 | 165,5 | 163,37 | 4 | 107 |
| 37 | 1,5 | 1,44 | 40,3 | 39,55 | 2,5 | 3,74 | 160 | 4 | 3,9 | 170,5 | 168,37 | 4 | 110 |
| 38 | 1,5 | 1,44 | 41,3 | 40,55 | 2,5 | 3,9 | 165 | 4 | 3,9 | 176 | 173,9 | 4 | 125 |
| 40 | 1,75 | 1,69 | 44,4 | 43.11 | 2,5 | 4,7 | 170 | 4 | 3,9 | 181 | 178,9 | 4 | 140 |
| 42 | 1,75 | 1,69 | 46,4 | 45.11 | 2,5 | 5.4 | 175 | 4 | 3,9 | 186,2 | 183,78 | 4 | 150 |
| 45 | 1,75 | 1,69 | 49,4 | 48.11 | 2,5 | 6 | 180 | 4 | 3,9 | 191.2 | 188,78 | 4 | 165 |
| 47 | 1,75 | 1,69 | 51,6 | 50,04 | 2,5 | 6,1 | 185 | 4 | 3,9 | 186,2 | 193,78 | 4 | 170 |
| 48 | 1,75 | 1,69 | 52,6 | 51.04 | 2,5 | 6,7 | 190 | 4 | 3,9 | 191.2 | 198,78 | 4 | 175 |
| 50 | 2 | 1,93 | 55,3 | 53,74 | 2,5 | 7,3 | 195 | 4 | 3,9 | 196,2 | 203,78 | 4 | 183 |
| 52 | 2 | 1,93 | 57,3 | 55,74 | 2,5 | 8,2 | 200 | 4 | 3,9 | 201 | 208,78 | 4 | 195 |
| 55 | 2 | 1,93 | 60,3 | 58,74 | 2,5 | 8,3 | 210 | 5 | 4,88 | 223,7 | 221,28 | 4 | 270 |
| 56 | 2 | 1,93 | 61,3 | 59,74 | 2,5 | 8,7 | 220 | 5 | 4,88 | 233,7 | 231,28 | 4 | 315 |
| 58 | 2 | 1,93 | 63,3 | 61,74 | 2,5 | 10,5 | 230 | 5 | 4,88 | 243,7 | 241,28 | 4 | 330 |
| 60 | 2 | 1,93 | 65,3 | 63,74 | 2,5 | 11.1 | 240 | 5 | 4,88 | 254 | 251.99 | 4 | 345 |
| 62 | 2 | 1,93 | 67,3 | 65,74 | 2,5 | 11.2 | 250 | 5 | 4,88 | 264 | 261.99 | 4 | 360 |
| 63 | 2 | 1,93 | 68,3 | 66,74. | 2,5 | 12,4 | 260 | 5 | 4,88 | 277 | 274,99 | 5 | 375 |
| 65 | 2..5 | 2,43 | 70,3 | 68,74 | 3 | 14,3 | 270 | 5 | 4,88 | 287 | 269,99 | 5 | 388 |
| 68 | 2,5 | 2,43 | 73,6 | 72.04 | 3 | 16 | 280 | 5 | 4,88 | 297 | 294,99 | 5 | 400 |
| 70 | 2,5 | 2,43 | 75,6 | 74.04 | 3 | 16,5 | 290 | 5 | 4,88 | 307 | 304. 99 | 5 | 415 |
| 72 | 2,5 | 2,43 | 77,6 | 76,04 | 3 | 18,1 | 300 | 5 | 4,88 | 317 | 314,99 | 5 | 435 |
